一、伸縮縫(誘導縫、變形縫)滲漏水治理

治理目標：把裂縫中的水驅除到結構的背面，修復橡膠止水帶的功能，使橡膠止水帶恢復原防水設計要求，這樣，縫再變形伸縮也不會滲漏。

方法：對變形縫采用鉆孔法(鉆直徑為28～32mm的孔)，鉆透結構層，鉆到結構的背后去，向結構深層注漿，以水泥漿和丙烯酸鹽、聚氨酯灌漿材料為主，使結構背后有水的空洞、孔隙全部密實，采用華式螺桿灌漿泵灌牙膏狀水泥漿，水灰比高達：1:3，采用活塞泵灌注丙烯酸鹽和聚氨酯類灌漿材料，兩種灌漿方法根據(jù)情況一起或單獨使用，盡量使襯砌背后不存在有水的空洞或孔隙；華式螺桿泵擁有多線螺旋技術，折線螺旋技術，納米抗磨技術，可調(diào)式定子技術，萬向傳動技術等多項先進技術。它可以高壓力的灌注各種大濃度的、高黏度的、強磨損的流態(tài)及膏狀漿液，從根本上保證漿液的水灰比、含砂量、泌水率、飽滿度和密實度。

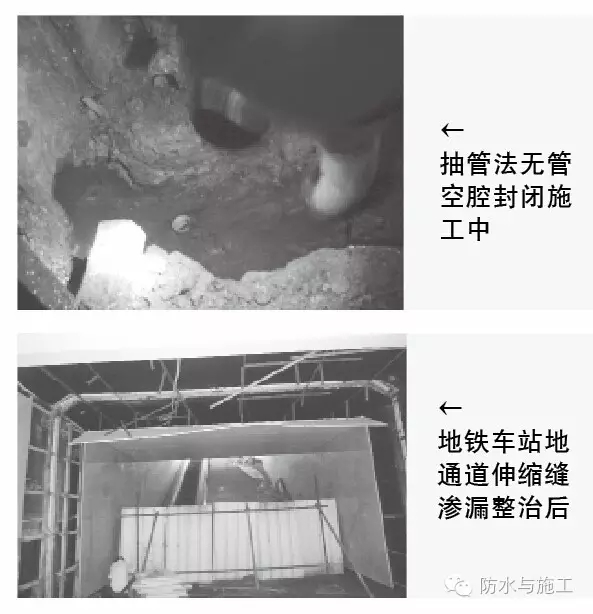

沿伸縮縫(誘導縫、變形縫)人工用電鎬清理裂縫兩側，鑿除污損側面到原來堅實的基面，稍微擴寬裂縫，深度15-20厘米(根據(jù)結構的厚度來調(diào)整)，寬度5-6厘米，用高壓水清理干凈浮渣、雜物，保持裂縫內(nèi)干凈，用高強速凝雙快水泥配合抽管法沿裂縫封閉成無管空腔，每隔30-50厘米留出水通道和注漿孔，高快水泥封閉厚度在3厘米左右，空腔直徑在4-6厘米，封閉的表面要凹進去3-4厘米，采用電加熱，導熱油型的反應缶，加入橡膠非固化灌漿材料，加溫到220°-250°，并且進行均勻攪拌，倒出高溫的灌漿材料，用螺桿灌漿泵向無管空腔中灌注已經(jīng)完全液化的非固化橡膠，相鄰的孔出膠后，采用閘閥關閉相鄰注漿孔，再進行多次補充灌漿，確保無管空腔、裂縫滲水通道、橡膠止水帶的孔隙內(nèi)全部填滿特種耐變形非固化橡膠材料,灌漿再到間隔2-3個的灌漿孔進行灌漿，相當于修復橡膠止水帶，此灌漿需要有經(jīng)驗的技術員和技術工人，設備員一同協(xié)作灌漿，因為是高溫加熱灌漿材料，施工的時候要做好防燙傷的安全防護，把水堵住后，再在伸縮縫事先預留的凹進去的表面槽內(nèi)填塞高彈性聚氨酯密封膠和橡膠類密封膠，用鐵皮做成“V”槽狀，用膨脹螺絲把它固定在施工好的伸縮縫兩側，再用密封膏封閉鐵皮槽和襯砌表面的接縫，此施工目的是增強施工縫中材料封閉強度和變形度，最后表面再在伸縮縫(誘導縫、變形縫)表面安裝不銹鋼的槽鋼，起到美觀的作用。

特種非固化橡膠的粘結性能和抗變形性能非常優(yōu)異，可以抗變形300%～400%。采用該材料整治的地下通道和地鐵車站的結構，一般都能滿足設計單位最初對結構的設計理念和要求。

此材料在常溫下是膏狀，在加熱到200℃的時候就變成半液體流質(zhì)狀態(tài)，流動度和可灌性增加，我們就是利用非固化橡膠的這個特殊的物理特性來進行灌漿的。采用了傳統(tǒng)的丙凝的灌漿堵漏的施工工藝，再配合上新型的非固化灌漿材料，利用非固化橡膠的物理特性來加熱，高溫灌漿的新工藝，采用堵漏的新技術，達到灌漿堵漏的目的。

二、施工縫、結構裂縫、冷縫、斷裂縫處理

治理目標：采用針孔法對結構深層注漿，向裂縫(隙)中填滿特種低黏度耐水耐潮濕型改性環(huán)氧灌漿料，把水擠出結構的裂隙和空隙，恢復襯砌混凝土的密實度和結構整體性。

方    法：用微損的辦法——針孔斜側鉆孔法灌注低黏度耐水耐潮濕型改性環(huán)氧灌漿料，堵漏的同時補強加固。灌漿材料為：KTCH-4D、KTHK-UW-3、KTHK-WG23以及KTHK-G2等環(huán)氧灌漿料，這些材料固化快、無溶劑、黏度低，并有很強的粘結強度,讓有裂縫處的襯砌混凝土恢復形成一個整體，可防止因震動擾動變形破損再重新出現(xiàn)滲漏。

施工步驟：

1) 清理：用鋼絲刷清理表面，再用空壓機將表面吹干凈，檢查、分析裂縫的情況，確定鉆孔的位置、間距和深度。

2) 鉆孔：使用大功率沖擊電錘等鉆孔工具沿裂縫兩側交叉進行鉆孔，孔距在25～30cm，鉆頭直徑為10～14mm，鉆孔角度宜≤45°，鉆孔深度≤結構厚度的2/3。鉆孔必須穿過裂縫，但不得將結構打穿，鉆孔與裂縫的間距應≤1/2結構厚度。

3) 洗縫：用空壓機向灌漿嘴內(nèi)吹風，將縫內(nèi)細小粉塵吹洗干凈。

4) 埋嘴：在鉆好的孔內(nèi)安裝灌漿嘴(又稱之為止水針頭，有回止閥的結構)，并用專用內(nèi)六角扳手擰緊，使針頭后的膨脹螺栓脹開，封閉裂縫表面，但保留觀測孔和泄壓出氣孔。

5) 灌漿：使用高壓灌漿機向灌漿孔(嘴)內(nèi)灌注環(huán)氧樹脂漿料，從下向上或一側向另一側逐步灌注，當相鄰孔或裂縫表面觀測孔開始出漿后，保持壓力10～30s，觀測縫中出漿情況，再適當進行補灌。要反復多次補充灌漿，直到灌漿的壓力變化比較平緩后才停止灌漿。

6) 拆嘴：灌漿完畢，確認環(huán)氧樹脂完全固化即可去掉外露的灌漿嘴。清理干凈溢漏出的已固化的灌漿液。

7) 縫槽處理：沿縫開V型槽，清理后保持干燥干凈，涂刷專用界面劑，再填塞高彈性的聚氨酯密封膠或橡膠類密封膠，用砂磨機清理裂縫兩側的表面，涂刷丙烯酸樹脂彈性涂料，可做到基本恢復原表面色澤。

三、結構大面積滲漏水治理

1) 滲漏水較大時，先灌注聚氨酯灌漿材料到結構背后止住水；然后再補充灌注低黏度耐水耐潮濕型改性環(huán)氧灌漿料，作補強加固，工法步驟同3.2。

2) 對麻面滲水采用梅花型針孔灌漿法灌注低黏度耐水耐潮濕型改性環(huán)氧灌漿料，作堵漏和補強加固，工法步驟同3.2。

3) 對無法灌漿的微細縫隙(縫隙在0.01mm以下)滲漏部位，可涂刷水泥基滲透結晶型防水材料，讓滲透性強的結晶體填滿滲潮部位細小的滲水通道。

4) 用以上三種方法恢復有缺陷混凝土的密實度和結構整體性，把水擠出二襯的裂隙和孔隙。再用水泥基類剛性抗?jié)B砂漿噴涂或刮涂，增強結構的抗?jié)B效果，起到防水、加固雙重作用。

5) 管件、鋼筋頭等預埋件根部堵漏完成后，再開槽填嵌密封膠。

6) 最后采用風鉆或大功率電錘在地下通道、地鐵車站漏水嚴重的位置把襯砌結構鉆透泄壓排水，形成有效的新的排水盲管，把水引排到地下通道、地鐵車站的集水井中去，實現(xiàn)堵排結合。

本網(wǎng)轉載并注明其他來源的稿件，是本著為讀者傳遞更多信息之目的，并不意味著贊同其觀點或證實其內(nèi)容的真實性。本網(wǎng)轉載的部分文章，可能是本網(wǎng)未能與原著作權人取得聯(lián)系，或無法聯(lián)系到原著作權人，還請諒解。請原著作權人在本網(wǎng)轉載發(fā)表后兩周內(nèi)與本網(wǎng)取得聯(lián)系。
